電纜橋架(電纜托架)是由托盤或梯架的直線段、彎通、組件以及托臂(臂式支架)、吊架等構成具有密接支承電纜的剛性結構系統之全稱。常見的有梯級式電纜橋架，托盤式電纜橋架，槽式電纜橋架，大跨距電纜橋架，組合式電纜橋架等。其中槽式電纜橋架可以用于全封閉型電纜敷設，它適合用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜，對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

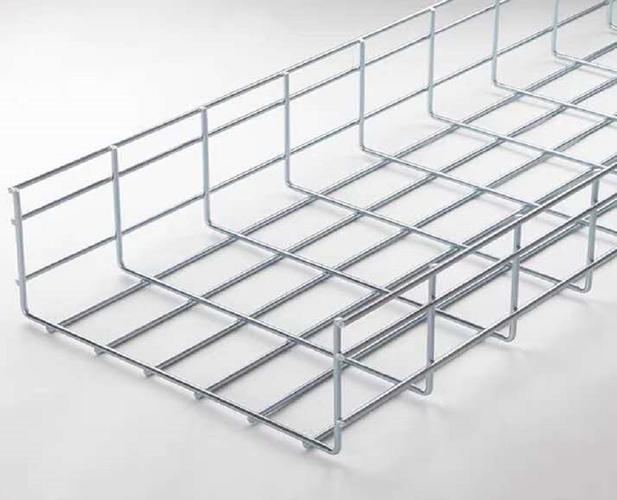

槽式電纜橋架

在日常的電纜鋪設中要根據具體情況進行電纜的鋪設，其中有幾點需要注意：

1、橋架系統應具有可靠的電氣連接并接地(只對金屬橋架)。

2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。

3、沿橋架全長另敷設接地干線時，每段(包括非直線段)橋架應至少有一點與接地干線可靠連接。

以上就是今天講解的全部?jī)?nèi)容了，希望能夠?qū)Υ蠹矣兴鶐椭?
