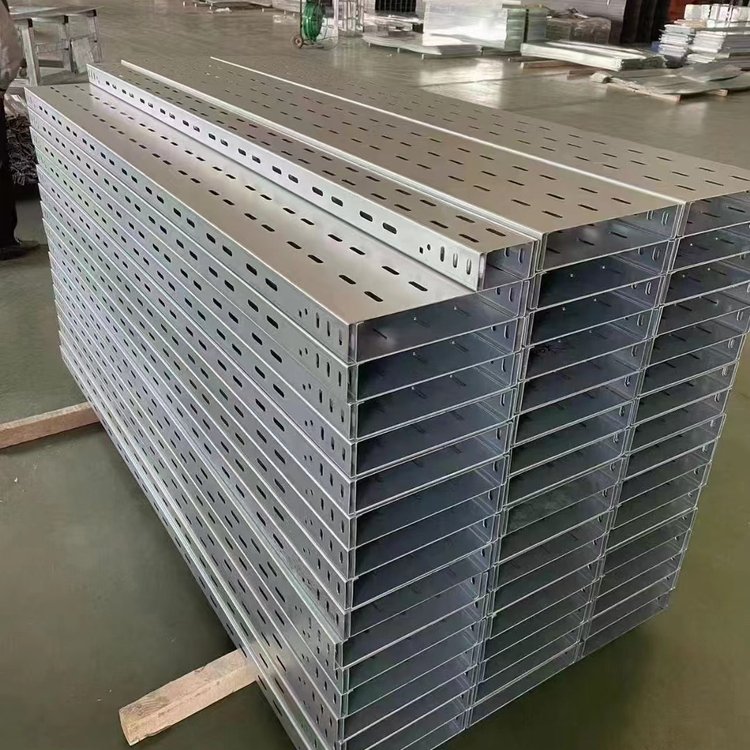

電纜橋架是由支架、托臂以及安裝配件組成，它既可以單獨架設，也可以數設在建筑物或者管廊上，是一種能保護電纜不受外界因素破壞，同時保障我們?nèi)粘Ｓ秒姲踩慕ㄖ牧稀Ｔ诘叵峦＼噲?chǎng)、商場、超市等地方都可以看到它們的身影。

電纜橋架架構分為:索橋架構分成槽型、拖盤型、梯型、網型等。工程建筑內部的電纜橋架能夠單設，還可以聯接到各種各樣工程建筑(構造)原材料和管路走廊自支撐點，它應當反映構造簡易、造型設計美觀大方、構造靈便、檢修便捷的特性，全部構件都必須熱鍍鋅。假如室外安裝在房屋建筑外的公路橋梁挨近深海或處在浸蝕地區，原材料務必具備抗腐蝕、防水、粘合力好和沖擊性抗壓強度高的物理學特點。在電纜橋架安裝支、吊架注意事項如下:

(1)、支架與吊架所用鋼材應平直，無明顯扭曲。下料后長短偏差應在3mm范圍內，切口處應無卷邊、毛刺;(2)、鋼支架與吊架應焊接牢固，無明顯變形，焊接前厚度超過4mm的支架、鐵件應打坡口，焊縫均勻平整，焊縫長度應符合要求，不得出現裂紋、咬邊、氣孔、凹陷、漏焊等缺陷;(3)、支架與吊架應安裝牢固，保證橫平豎直，在有坡度的建筑物上安裝支架與吊架應與建筑物的坡度、角度一致;(4)、支架與吊架的規格一般不應小于扁鋼30mmx3mm;角鋼25mmx25mmx3mm;(5)、嚴禁用電氣焊切割鋼結構或輕鋼龍骨任何部位;

(6)、吊具應采用定型產品，并應有各自單獨的吊裝卡具或支撐系統。

(7)、固定支點間距一股不應大于1.5~2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三端500mm以內應設固定支持點。

(8)、嚴禁用木磚固定支架與吊架。

橋架安裝注意事項如下:

(1)、電纜橋架水平數設時，支撐跨距一般為1.5~3m，電纜橋架垂直數設時固定點間距不直大于2m。橋架彎通彎曲半徑不大于300mm時，應在距彎曲段與直線段結合處300~600mm的直線段側設置一個支、吊架。當彎曲半徑大于300mm時，還應在彎通中部增設一個支、吊架。支、吊架和橋架安裝必須考慮電纜敷設彎曲半徑滿足規范最小彎曲半徑。

(2)、門型角鋼支架的安裝:梯型橋架沿墻垂直數設，可使用門型角鋼支架，支架的固定應盡可能配合土建施工預埋。
