電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、機械臂、安裝附件等構成。建筑物內橋架可以架設，也可以附設在各種建筑物和管道支架上。必須體現結構簡單、外形美觀、布置靈活、維修方便等特點，所有零件都需要進行鍍鋅處理，安裝在建筑物外露天的橋架上。在某機房項目中，與昂貴、高科技的軟硬件相比，橋梁并不突出，也不太受關注，但也是整個布線工程中不可缺少的部分。

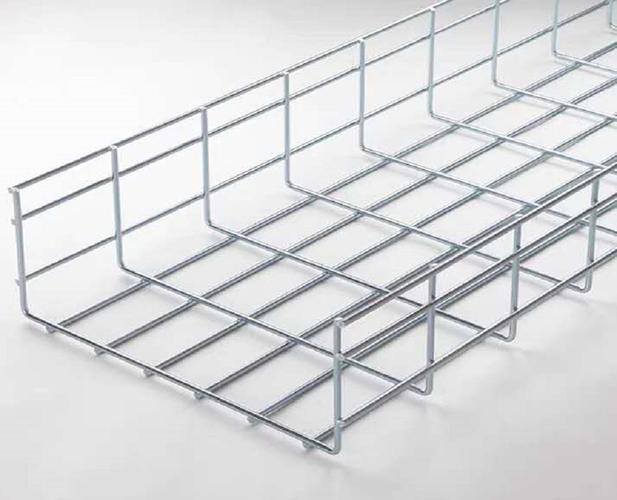

一、電纜橋架的風格和品種選擇

1、如果有屏蔽電氣干擾的電纜網絡或外部防護(例如腐蝕液的休息、可燃性粉塵等環境)的影響，請選擇)(FB)型槽型復合型防腐屏蔽電纜支架(帶蓋)

2、腐蝕性強的環境中應采用(1類復合環氧樹脂防腐阻燃性電纜橋架。斗桿、支架也請選擇相同的材料，提高橋架和附件的壽命，使用電纜橋架。在灰塵或其他需要遮蓋的環境或室外場所，請蓋上板子。

3、除上述情況外，根據現場環境和技術要求，可以選擇托盤式、槽式、步進式、玻璃防腐阻燃電纜橋架或鋼制普通型機架。在灰塵或其他需要遮蓋的環境或室外場所，請蓋上板子。

4、在公共通道或室外跨越道路段時，應在下層樓梯底部加鋪或在該段使用托盤。大跨度穿越公共通道時，可以根據用戶要求提高橋的承載能力或選擇機架。

5、大跨度(3m以上)選擇復合型橋)(FB)。

6、室外請選擇復合環氧樹脂的指架(f)。

二、規格選擇

1、橋架的寬度和高度應如下表所示進行選擇，電纜的真充率不應超過相關標準的規定值，動力電纜應取40-50%，控制電纜應取50-70%，另外10-25%的公式左右，以確保發展裕度。

2、各種彎曲及附件規格必須符合工程布置條件，并與橋架配套。

3、支、衣架規格的選擇，應按照橋架的規格、層數、跨距等條件進行配置。必須滿足負荷的要求。4、橋架截面積的選擇是表橋架上電纜網任意線路的自動過電流保護的額定電流值或整定值(a)(mm2)0-6012961-100258101-200452201-400645401-6001
